전기전자·반도체 산업에서의 ESD 테스트

ESD 테스트의 목적

ESD 테스트는 전기전자 및 반도체 제품이 정전기 방전에 대해 얼마나 견딜 수 있는지를 평가하는 시험입니다. 반도체 및 민감한 전자 부품은 미세한 정전기(약 100V 미만)에도 손상될 수 있고 육안으로 확인되지 않는 손상도 장기적인 기능 오류로 이어질 수 있어, ESD 테스트는 제품의 내구성과 신뢰성을 확보하기 위한 필수 절차입니다. 특히 품질 관리가 중요한 반도체 제조업에서는 고객의 요구 사항을 충족하고 불량률을 낮추기 위해 이 테스트가 핵심 역할을 합니다.

왜 ESD 테스트가 필요한가?

ESD로 인한 피해 비용은 제품 원가의 10배를 초과하는 경우도 있습니다. 이는 단순한 부품 손상을 넘어섭니다. 따라서 아래 이유들로 ESD 테스트가 꼭 필요합니다.

제품 보호: 민감한 IC나 트랜지스터가 정전기로 인해 손상되면 제품 수명이 줄거나 초기 불량률이 증가할 수 있습니다.
불량률 최소화: 정전기 방전을 통한 불량을 줄이면 생산성 향상과 함께 수율도 개선됩니다.
국내외 인증 대응: ISO 9001, ANSI/ESD S20.20, JEDEC 표준 등에서 요구하는 테스트 기준을 충족해야 글로벌 시장에 대응할 수 있습니다.
고객 신뢰 확보: 주요 고객사에서는 납품받는 제품에 대해 정전기 안전성을 요구하므로, 이를 충족하는 것이 기업의 평판 유지에도 중요합니다.

ESD 테스트의 주기

ESD 테스트 주기는 일반적으로 다음과 같은 기준에 따라 설정됩니다:

신제품 개발 시: 새로운 설계나 공정 변경이 발생했을 때
정기적 유지관리: 6개월 또는 1년에 한 번 정도의 정기 점검
고객 요구: 고객의 사양이나 품질 계약에 따른 주기
문제 발생 시: ESD 관련 불량 발생 시 즉시 재점검

특히, 클린룸 환경이나 정밀 전자 부품 조립라인에서는 더 짧은 주기의 모니터링이 권장됩니다.

ESD 테스트의 일반적인 방법

Human Body Model (HBM): 사람의 손에 의해 발생하는 정전기 상황을 시뮬레이션
Machine Model (MM): 자동화 장비에서 발생하는 방전을 모사
Charged Device Model (CDM): 부품 자체가 정전기를 띄고 있을 때 방전되는 상황을 재현
ESD 지수 측정기 및 ESD 이벤트 기록기 사용: 작업 환경에서 정전기 위험을 실시간 모니터링

또한, 다음과 같은 정전기 제어 요소도 함께 관리되어야 합니다.

ESD 전용 작업복
접지 매트
정전기 방지 클리너 및 코팅제
이온화 장치
ESD 보호 장비 점검 툴

제품만이 아니라, 작업자가 착용하는 제전복도 ESD 성능 검증이 필요합니다

반도체와 전기전자 제조 현장에서 ESD 테스트는 제품이 정전기 방전에 얼마나 견디는지 확인하는 데 그치지 않습니다. 제품을 직접 다루는 작업자가 착용하는 제전복이 정전기 제어 기능을 유지하고 있는지 확인하는 것도 중요한 관리 항목입니다.

제전복은 작업자에게 축적되는 정전기를 줄이고, 정전기에 민감한 부품으로 불필요한 방전이 발생할 가능성을 낮추는 역할을 합니다. 그러나 반복 착용과 세탁, 오염, 원단 마모, 보관 환경에 따라 전기적 특성이 달라질 수 있습니다. 따라서 제전복을 지급하는 것만으로는 충분하지 않으며, 사용 중인 의류의 성능을 정기적으로 검증해야 합니다.

제전복 ESD 테스트는 무엇을 확인하나요?

제전복 성능 검증에는 단순히 정전기 방지 원단 사용여부로 판단하기보다는 실제 의류 상태에서 저항값을 측정해 성능을 검증해야 합니다. 대표적으로 ANSI/ESD STM2.1 또는 IEC 61340-4-9와 같은 의류 시험 방법을 참고하며, ESD 관리 프로그램 기준은 IEC 61340-5-1 또는 ANSI/ESD S20.20과 연결해 운영할 수 있습니다.

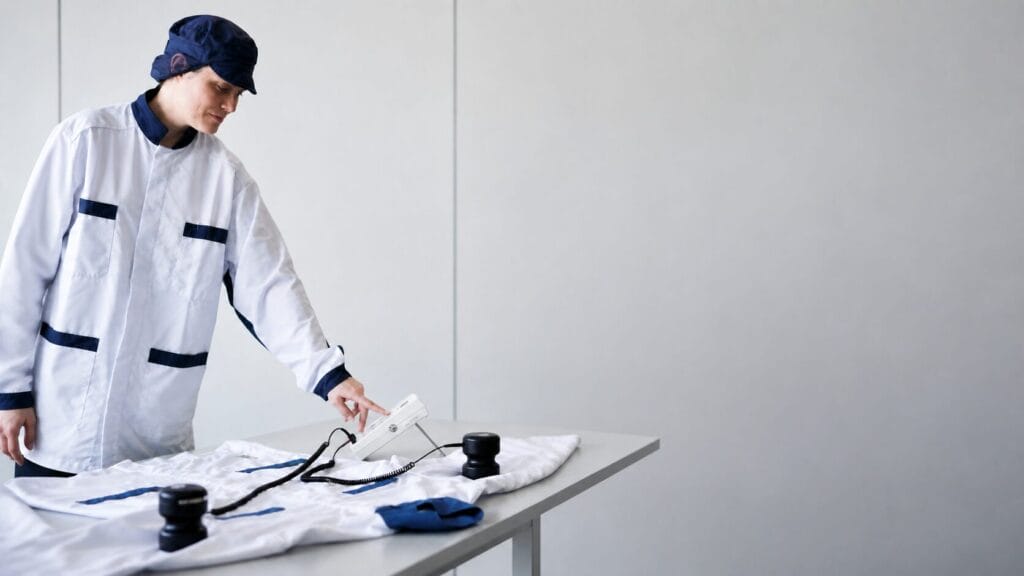

대표적으로 제전복의 서로 다른 두 지점 사이 저항을 확인하는 point-to-point 저항 측정이 활용됩니다. 제전복을 평평하게 펼친 뒤, 규정된 전극 또는 측정 장비를 양쪽 소매·몸통 등 정해진 두 측정 지점에 접촉시켜 저항값을 확인합니다. 제전복의 유형에 따라 다음 항목을 관리할 수 있습니다.

좌·우 소매 사이의 저항
몸통 패널 사이의 저항
소매에서 접지 가능한 지점까지의 저항
작업자와 제전복을 포함한 접지 시스템의 저항

관리 대상	대표 측정 방식	참고 기준
일반 정전기 제어용 제전복	양쪽 소매 간 point-to-point 저항	< 1 × 10¹¹ Ω
접지형 제전복	소매 또는 의류 측정 지점에서 접지 가능 지점까지의 저항	< 1 × 10⁹ Ω
접지형 제전복 시스템	작업자와 제전복을 포함한 시스템 저항	< 3.5 × 10⁷ Ω

예를 들어 양쪽 소매 사이의 point-to-point 저항값이 1×10¹¹Ω 미만이면, 정전기 제어용 제전복의 대표적인 저항 기준을 충족하는지 판단하는 근거가 될 수 있습니다. 이 시험은 제전복의 도전성 또는 정전기 소산성 소재가 의류 전체에 걸쳐 적절한 전기적 특성을 유지하는지 확인하는 데 활용됩니다.

다만 제전복이 작업자 접지 시스템의 일부로 사용되는 경우에는 소매-소매 측정만으로 충분하지 않을 수 있습니다. 의류의 접지 가능 지점까지 저항과 작업자까지 포함한 전체 시스템 저항을 함께 확인해야 합니다.

중요한 것은 단순히 한 번 측정하는 것이 아닙니다. 적용 표준, 측정 위치, 장비 설정, 측정 주기, 합격 기준을 정하고 같은 조건에서 결과를 기록해야 성능 변화 추이를 확인할 수 있습니다.

측정 결과를 신뢰하려면 시험 조건도 관리해야 합니다

같은 제전복도 측정 위치, 장비, 의류 상태, 온도·습도에 따라 결과가 달라질 수 있습니다. 따라서 현장에서는 다음 항목을 표준작업절차서(SOP)에 명확히 정하는 것이 좋습니다.

적용 표준
제전복 종류별 측정 항목과 합격 기준
양쪽 소매, 몸통 패널, 접지 지점 등 측정 위치
저항 측정기와 전극의 관리 상태
세탁 후 건조 상태, 오염·손상 여부 등 측정 전 확인 항목
측정일, 측정자, 측정값, 합격·불합격 판정
부적합 제전복의 격리·교체·재측정 절차

제전복 성능 검증이 필요한 이유

제전복의 외관이 깨끗하고 손상이 없어 보여도, 정전기 제어 성능까지 유지된다는 의미는 아닙니다. 성능 저하가 확인된 제전복은 즉시 분리하고 대체 의류를 지급할 수 있어야 합니다.

정기적인 제전복 ESD 테스트와 이력관리는 고객사 감사 대응을 위한 문서 업무가 아니라, 작업자·의류·접지·작업환경으로 이어지는 ESD 관리 체계를 실제로 유지하기 위한 예방 품질관리입니다.

안정적인 정전기 관리, ESD 작업복에서 시작됩니다

현장에서의 정전기 방지는 단순히 제품 테스트만으로는 충분하지 않습니다. 많은 기업이 이온화 장치, 접지시스템 등에 투자하면서도, 작업자가 착용하는 ESD 작업복의 품질 관리는 간과하는 경우가 많습니다. 제조 라인 전체에서 정전기를 차단하고 확산을 방지하는 ESD 통제 환경 구축이 필수입니다. 이 중에서도 작업자가 착용하는 작업복은 가장 기본이자 중요한 정전기 제어 수단 중 하나입니다.

린드스트롬의 ESD 작업복은 정전기 방지 기능이 강화된 섬유로 제작되어, 반도체·전기전자 생산 환경에서도 안전한 작업 환경을 유지할 수 있도록 설계되었습니다. 또한 정전기 방지 성능을 유지하는 전문 세탁 공정과 디지털 상태 이력 추적을 통해 제전복의 사용, 세탁, 교체 과정을 체계적으로 관리합니다.

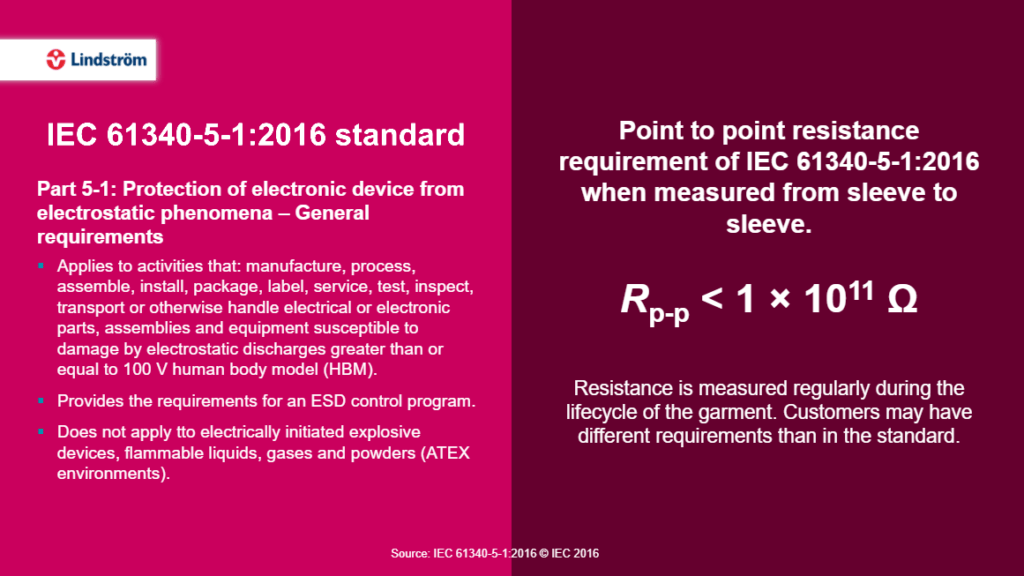

제전복의 성능은 사용과 세탁 횟수에 따라 성능이 감소할 수 있어 린드스트롬에서는 제전복 사용 기간 동안 정기적으로 관리해드립니다. IEC 61340-5-1 제전복 시험 방법을 참고해 의류의 소매 point-to-point 저항을 측정하고 제전 성능을 확인하고 측정 결과와 판정, 관리 이력은 ESD 테스트 레포트로 제공해 고객사가 제전복 관리 상태를 확인하고, 품질 감사와 내부 ESD 관리에 활용할 수 있도록 지원합니다.

제전복 성능을 구매 시점에만 확인하지 마시고 실제 사용 과정에서도 관리해보세요. 린드스트롬의 제전복 관리 서비스를 통해 작업복 운영 부담은 줄이고 제품의 품질관리에 더 집중하실 수 있습니다.
